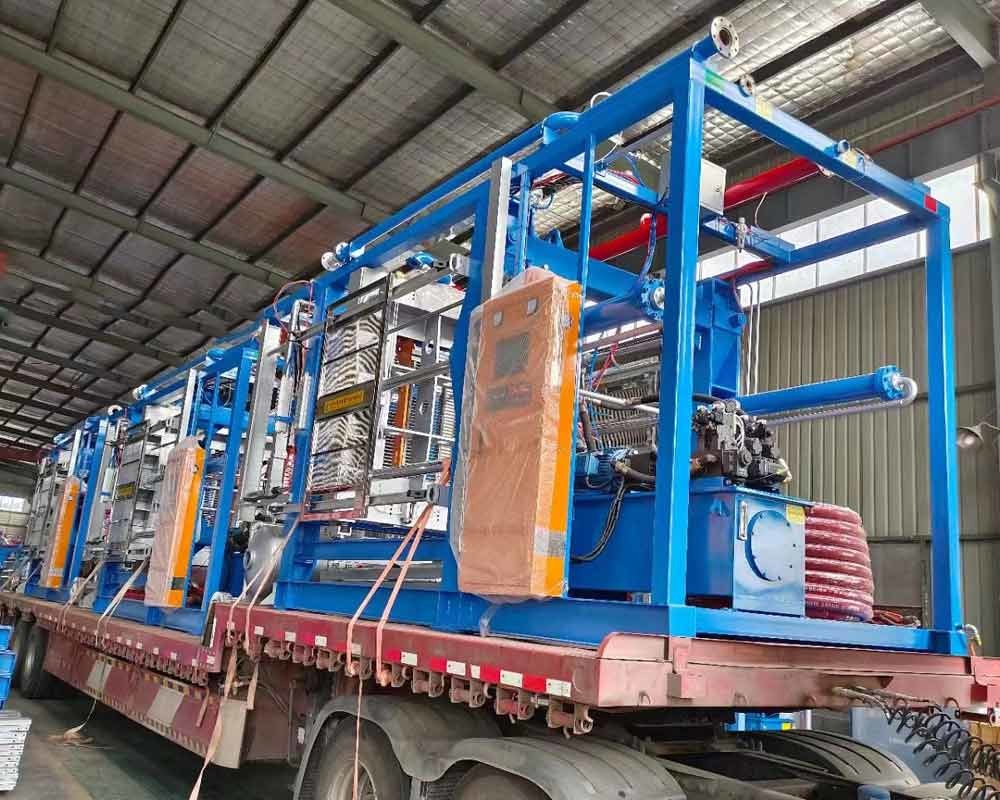

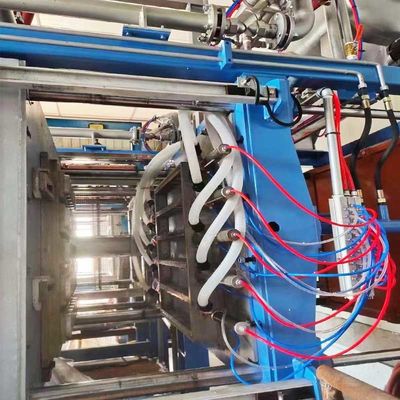

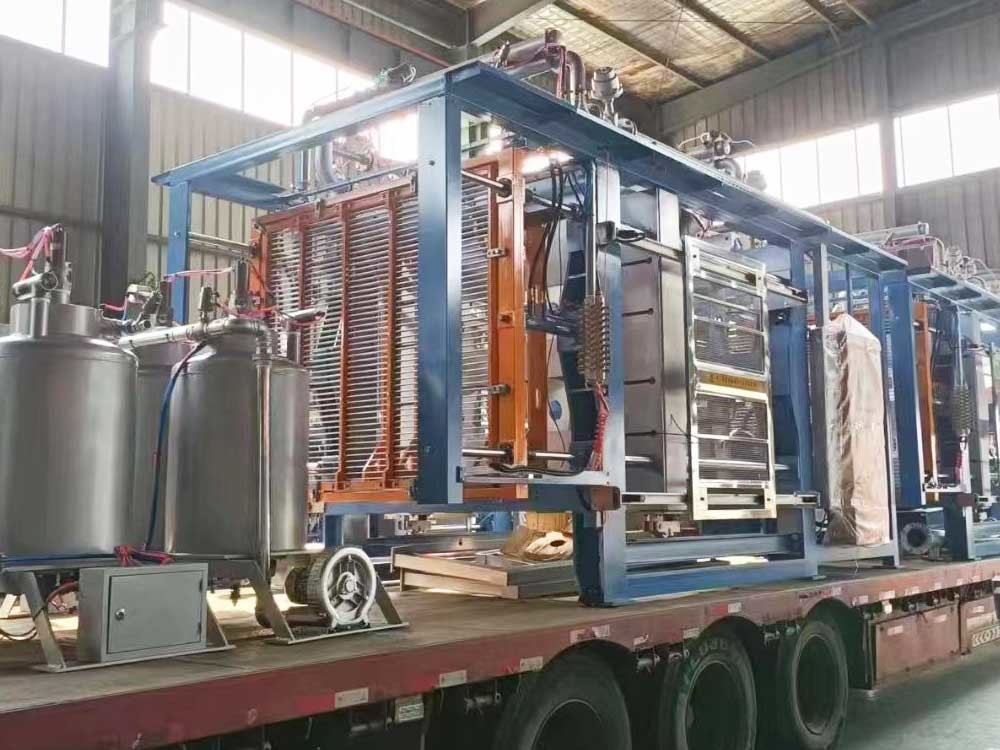

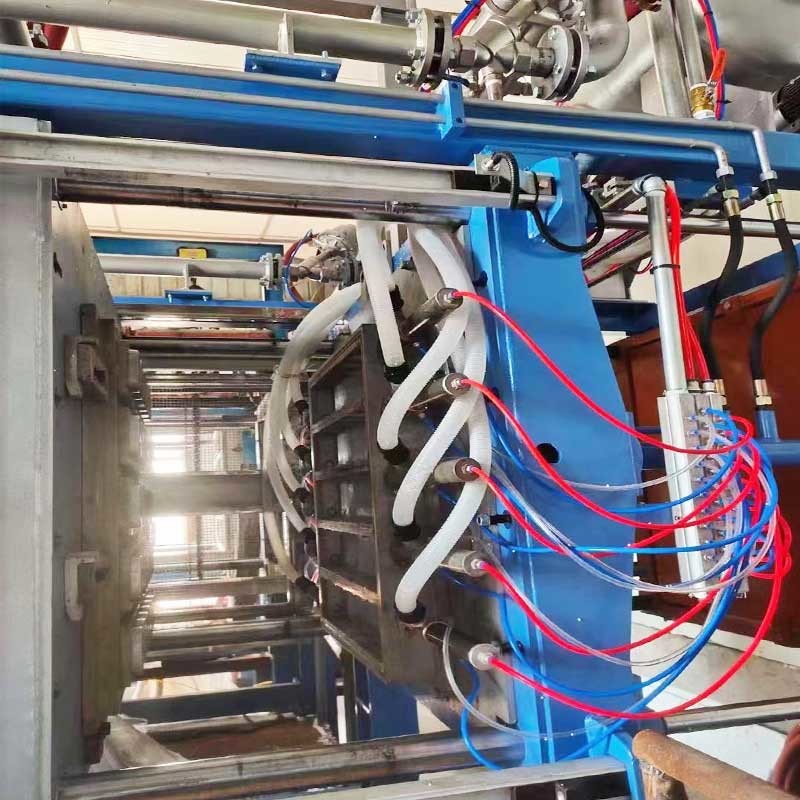

آلة صب شكل دبوس شنغ EPS
الهيكل الميكانيكي:
أ.أنبوب مربع عالي القوة ملحوم بتقسية يمنع تشوه الشكل.
ب.بعد التفجير بالرمل ، يحسن أداء التآكل وعمر الخدمة للمعدات بشكل كبير.
c. بعد التفجير بالرمل ، الطلاء التمهيدي الغني بالزنك بالرش المضاد للصدأ ، الصدأ يحسن بشكل كبير من الأداء وعمر الخدمة للمعدات.
تحكم إلكتروني:

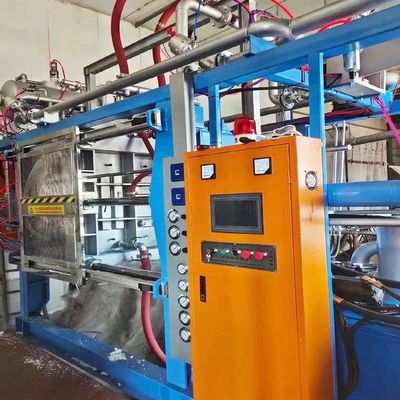

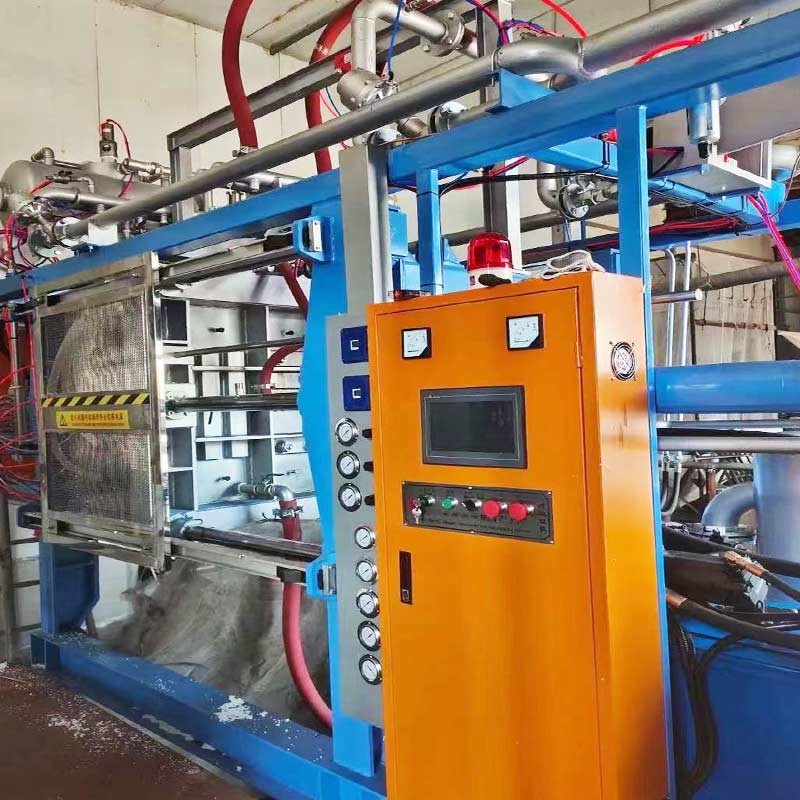

a.adopt PLC (Mitsubishi) و HMI (WEINVIEW) ، من أجل إغلاق القالب ، الملء ، التسخين ، التبريد ، إزالة القوالب ، العملية كلها تلقائية.
ب.جميع المكونات الإلكترونية مستخدمة من ماركات معروفة ، واستقرار أفضل للمعدات (شنايدر).
ج- يتم ضبط السكتة الدماغية بواسطة جهاز التشفير الذي يتم التحكم فيه من خلال إعدادات HMI ، وسهولة الضبط والدقة العالية.
| بند | وحدة | PSSM140B | PSSM160B | PSSM170B | PSSM180B | PSSM200B |

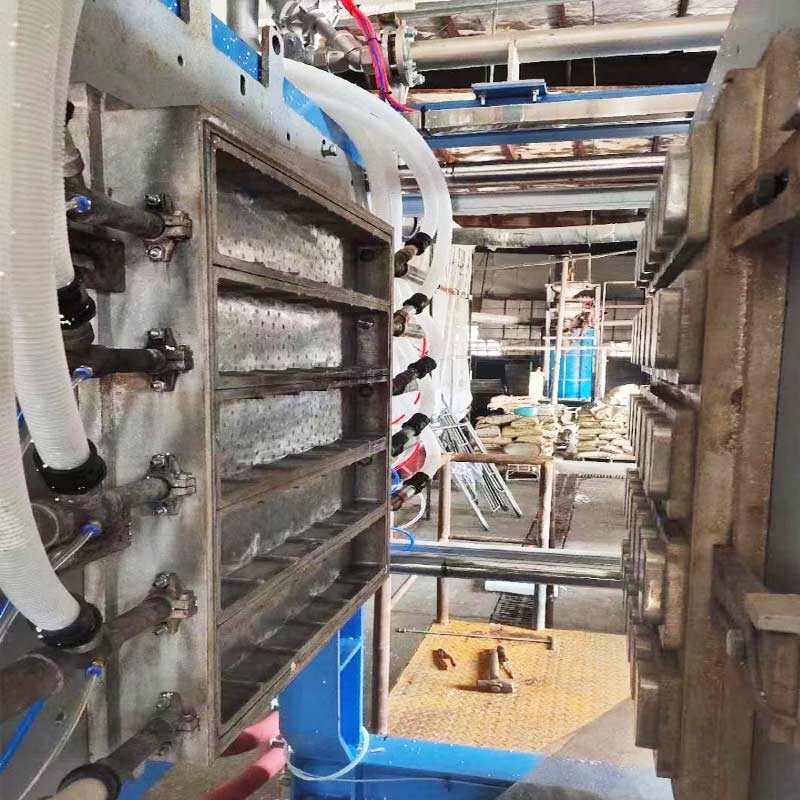

| البعد العفن | مم | 1400 × 1200 | 1600 × 1400 | 1700 × 1500 | 1800 × 1600 | 2000 × 1800 |
| أقصى أبعاد المنتج | مم | 1250 × 1050 × 350 | 1450 × 1350 × 350 | 1550 × 1350 × 350 | 1650 × 1450 × 350 | 1850 × 1650 × 350 |
| سكتة دماغية | مم | 170-1420 | 170-1420 | 170-1420 | 120-1370 | 40-1290 |
| مدخل البخار | مم | DN100 | DN100 | DN100 | DN100 | DN100 |
| استهلاك البخار | ر / ر | (10-15 طن) بخار 1 طن | ||||
| مدخل مياه التبريد | مم | DN80 | DN80 | DN80 | DN80 | DN100 |
| مياه التبريد استهلاك |
كجم / دورة | 55-150 | 60-180 | 70-190 | 90-200 | 100-220 |
| مدخل هواء مضغوط | مم | DN40 | DN40 | DN50 | DN50 | DN50 |
| هواء مضغوط استهلاك |
م³ / دورة | 1.8 | 2 | 2.2 | 2.4 | 2.6 |
| مضخة فراغ الاهلية |
م³ / ساعة | 230 | 230 | 280 | 280 | 280 |
| ميناء الصرف | مم | DN150 | DN150 | DN150 | DN150 | DN150 |
| الحمل المتصل | كو | 13 | 17 | 17 | 17 | 20 |
| البعد الخارجي | مم | 4600 × 2300 × 3800 | 4600 × 2500 × 4000 | 4600 × 2600 × 4100 | 4600 × 2700 × 4200 | 4600 × 2900 × 4400 |
| وزن | كلغ | 5000 | 6000 | 6500 | 7000 | 7500 |
| دورة الزمن | س | 60-120 | 70-160 | 80-170 | 80-180 | 90-180 |
